Zapojení předřadníku Tridonic PCI 35/50 PRO C011

Zapojení předřadníku Tridonic PCI 35/50 PRO C011

Doplňující pokyny:

1. kabely mezi lampou a předřadníkem by měly mít co nejkratší délku. Čím je kratší kabeláž, tím  je provoz výbojky kvalitnější (životnost, hluk). Doporučuje se  kabeláž o celkové  délce do 150cm.
2. předřadník umísťujte vždy mimo vnitřní prostor terária a zároveň dbejte na to, aby nedošlo  jakémukoliv kontaktu předřadníku s vodou.
3. instalujte mimo dosah dětí a zvířat.
4. pro zapojení setu postačí běžně dostupná kabeláž: flexo šňůra 3x1mm2(z předřadníku do  zásuvky 220-240V), kabel 2x1mm2 o délce do 300cm (z předřadníku do objímky)
5. u vodičů instalovaných do svorkovnice předřadníku odstraňte alespoň 1cm izolace a opatrně  zastrčte kabel co nejdál (viz. manuál předřadníku)
6. nezapomeňte zapojit fázový kabel (černý, hnědý) na spodní kontakt v objímce, nikoliv na  závit (viz přiložený obrázek)
7. doporučuji odstřihnout již nainstalované svorky na konci kabelu a obnažit znovu a konec zapleteme mezi prsty, aby se netřepil. Občas se stane že pří vytažení kabelu svorka uvízne v předřadníku.







↑ Pro zapojení kabelu do svorkovnice předřadníku zatlačte šroubovákem na pojistku a vodič zasuňte co nejdále  do svorkovnice. Poté pojistku uvolněte a ujistěte se, že vodič je ve svorkovnici řádně zajištěn.

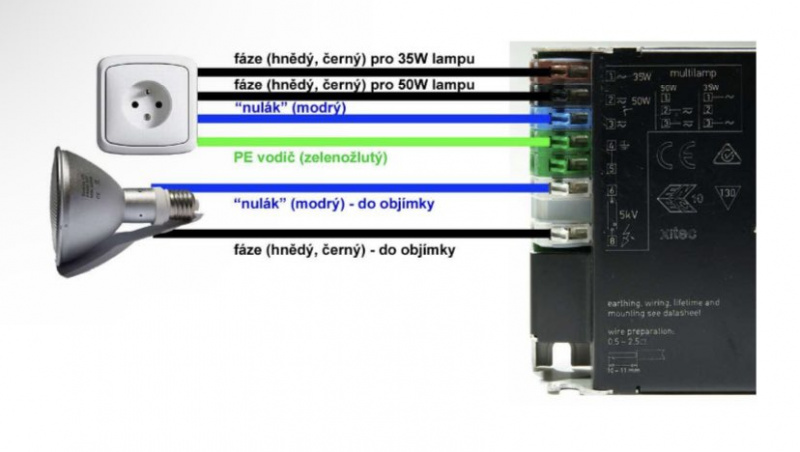

Názorná ukázka zapojení:
